多功能回声探测仪(鱼探仪)——DT-X
多功能回声探测仪(鱼探仪)——DT-X

产品简介

美国BioSonics 公司作为水声学探测领域的领导者,30 多年来一直致力于为全球范围内的用户提供完善的水声评估系统解决方案。DT-X 多功能回声探测仪采用世界先进的数字化回声探测技术设计制造。基于水声学原理,可研究鱼类的数量、分布、大小、行为和生物量;分析沉水植物的空间分布、密度和冠盖高度;确定水底的形态和底质组成并测量水深。后处理软件可以一键下载地图并将分析的结果如航迹、水深、植物分布、底质类型等显示在地图上;还可导出 CSV 格式的表格,所得到的数字化、实时的、动态的水声数据可以直接输入GIS系统进行综合分析。


主要功能:

鱼类和其它水生动物调查

数量和密度

行为与空间分布

个体大小和生物量推算

种群结构推算

图片.png                                         图片2.png

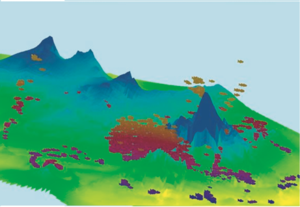

         鱼类回波信号                                        GIS 制图(鱼类分布)



沉水植被调查

百分比或者总的覆盖度

空间分布

冠盖局度

生物量推算

图片3.png                                        图片4.png

    沉水植物回波信号                                                                                          GIS制图(植物分布)


水深测量和底质分类研究

水体深度

底质类型(岩石、沙子、软泥等)

水深绘图

沉积物厚度指示

图片5.png                                      图片6.png

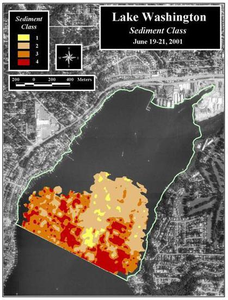

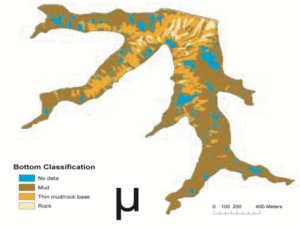

     低质回波信号                                                                                       GIS制图(底质分类及分布)


应用领域:

渔业资源调查、鱼类行为与生态学研究

其它水生动物调查研究

沉水植被时空分布、生物量、覆盖度等研究

水深测量和水下地形研究

水体底质分类研究和调查


主要特性:

多线程(通道)技术——一台主机可操控多达10个换能器工作

可同步采集鱼类、水深、沉水植物和底质等数据

配置高性能三防触屏电脑

配置差分 GPSl 可实时显示水深和航行速度

可配置方位传感器

军用级别的防水接头

高分辨率彩色回波图

市场上独一无二的沉水植被和底质分类软件BioSonics Visual Habitat

兼容 EchoView, Sonar 5, QTC Impact 等第三方声学数据分析软件

可自动从 Google, Bing, Open Street 等地图服务器下载地图


技术参数:

波束类型:分裂波束或单波束

换能器频率:38, 70,120,200,420 1000kHz

信号类型:数字信号

通过 NMEA0183 协议实时显示水深和航速

换能器可集成方位传感器

回声检出限:-140dB

动态范围:大于 160dB

脉冲频率:0.01-30 /秒可调

脉冲宽度:0.1-1.0 毫秒可调

探测距离:0-2000

旁瓣效应:-35dB

电缆长度:标配 7.5 米,(7.5-275 米可选)

发射功率:最低 100W RMS

     最高 1000W RMS

功耗:30W

适配电源:11-14V 直流电或 90-264V 交流电


尺寸及重量:

主机:49×39×19cm9kg

换能器:200, 400, 1000kHz:直径 18cm,高 17cm4kg

             3870120kHz:直径 26cm22cm14-17kg


调查研究

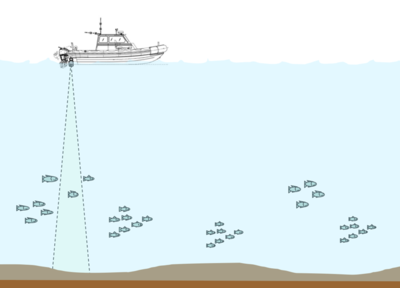

分裂波束技术可以计算类个体在波束中的三维位置以及他在自然状态下的目标强度。

鱼类和其它水生生物调查

与通常的方法比较,利用回声探测仪评估类资源量直接、迅速、调查区域广、不损坏生物资源、提供可持续的数据。通过回声计数(Echo Counting)和回声积分(EchoIntegration),记录个体和群在自然状态下的目标速度,进行类资源评估。实验证实,声学计数和人工计数的类数量具有很好的相关性。


沉水植被调查

Visual Habitat 数据处理软件可以帮助用户一键下载地图,并将调查区域的航迹、水深、沉水植被、底质类型的结果清晰地在地图上标示出来,并可以通过插值法生成分布图。同时,分析导出的数据可以支持导入 ArcGIS 等软件进行高级制图n 支持从 Googel Earth、Bing、Open Street 等地图服务器调用并下载地图.

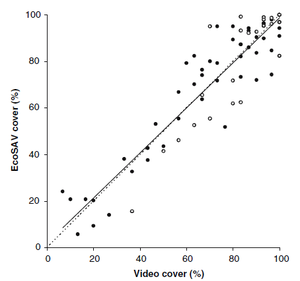

水声学探测沉水植被虽然是较新的技术,但是一些学者已经进行了深入研究,并与其它方法进行了对比。Ray D. Valley 等在美国 Square Lake 所做的实验显示,人工潜水所做的植物冠盖高度和水声学探测的数据无显著差异(下图,左)。Winfield 等人在英国 Cotswold Water Park 使用回声探测仪所探测出的水生植物的覆盖度和使用影像记录的数据有较好的相关性(下图,右)。

图片11.png                                      图片12.png


底质分类和水深测量

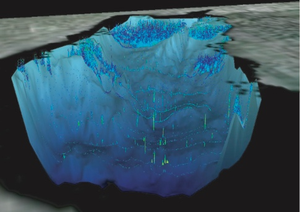

探测水深和测距是回声探测仪最初的应用领域,用户从显示器上便可以直接读出水深数据,同时可以直接观察到目标物体位于水下的准确水深。使用 Visual Habitat 软件分析探测过的海底或河床,可以推断出水下底部的特征,得到的数据结合其它相关的相应软件能够绘制出相应的底质分类图。用户也能够分析和监测因近海环境变化和其它因素所造成的水底变化。
