浮游生物连续采样网
浮游生物连续采样网

设备介绍

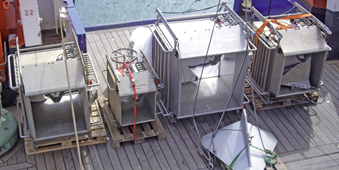

每个MultiNet?安装5只(9只)网袋。开口面积:Mini型,0.125m2Midi型,0.25m2Maxi型,0.5m2Mammoth型,1m2。整个系统由甲板控制单元、水下控制单元、不锈钢框架、网衣、网底管等组成,59)只网袋通过拉链连接器连接在不锈钢框架的帆布部分上。





每次可采5(9)个水层样品准备入水

高强度弹簧提供

网口开闭的动力

钛合金仓内的高精度步进马达和控制单元

网袋的开启与关闭是通过一个电池驱动的马达单元激发的。控制网袋开关的指令时通过甲板控制单元和水下单元之间的单芯和多芯电缆传输的。我们可以提供各种网袋,适用于各种标准的和非标准的应用场合。对于常规的水平采样操作,我们推荐您使用孔径为300微米(孔径从100微米至500微米都是可选的)的网袋;对于垂直采样来说,网孔大小从55微米到500微米都是适用的。

水下单元中集成一个压力传感器,深度和所有其他系统相关数据会一起在甲板控制单元的液晶显示屏上显示。
水下单元上可以安装两个带有角度补偿功能的电子网口流量计:一个装在水下单元的开口内,用于测定通过网口的水量;另一个装在水下单元开口外,用于测定堵塞效应

在水平采样操作中,MultiNet?安装了一个V-Fin深度抑制器;在垂直采样操作时,一个不锈钢支撑安装在网底管固定器上,以便垂直采样时,采样网能够安全迅速地降到所需的深度。

操作

在初始位置的时候,MultiNet?上的所有网袋是关闭的。水流可以很自由地流过框架,并允许采样器以最适合的速度降到最期望的深度,然后按下甲板单元上的按钮,可以使第一个网袋打开,当操作结束时,可以通过第二个指令将其关闭。在第一个网袋关闭的同时,第二个网袋会接着打开,当甲板单元显示激活的网袋号码时,这些网袋会重复以上过程。在操作Mini型和MidiMultiNet?t时,第5个网袋保持敞开状态,它会收集从最浅期望深度到表层的浮游生物。在操作Maxi型和MammothMultiNet?时,第9个网袋可以在到达水面之前闭合

MultiNet入水姿态MultiNet整装待发


CT组件

MultiNet?CT组件结合在一起,拥有一台CTD(温盐深仪)的完整功能。CT组件由一个电导率传感器,一个温度传感器和一块附加电路板组成,它们集成在MultiNet?的马达驱动单元中。根据UNESCO公式,系统可以从获得的CTD数据,计算出盐度、密度和声速等指标。

额外选择

◎各种参数的传感器,如盐度、温度、叶绿素a、浊度、姿态传感器等

◎电池供电的手持终端,当在线操作没有交流电供电时,用来代替甲板控制单元

◎适用于6000米和11000米采样的特殊型号

设备特点

水平操作和垂直操作

容易操作
双向通讯
标准深度3000米,可选工作深度6000米,11000
长距离FSK自动测量记录传导
低电量消耗
电池供电的水下单元,导线上最大电压5V
EC-认证(CE)EN 50081-1,EN 50082-1
操作温度范围-40 ~ +85

技术参数

浮游生物连续采样网MultiNet传感器技术参数:

传感器

范围

精度

分辨率

耐压水深

压力

0-3000dbar

(0-6000dbar可选)

±0.1%

0.002% f.s.

6000

温度

-2~+32

±0.005

0.0006

6000

电导率

0-65mS/cm

±0.01mS/cm

0.0003mS/cm

6000

叶绿素a

0-150μg/L

±2%

0.025μg/l

6000

溶解氧

0-200% sat

±2%

0.1%sat

6000

四款浮游生物连续采样网MultiNet?详细技术参数对比表


小型Mini

中型Midi

大型Maxi

猛犸象型Mammoth

水下单元:

尺寸:

**

65*90*2000px

80*90*2375px

120*110*3375px

150*120*4000px

网开口

35.5*887.5px

50*1250px

71*1775px

100*2500px

网袋

5/4000px

5/6250px

9/9125px

9/13750px

标准网孔

300μm

300μm

300μm

300μm

网底管

5/直径275px

5/直径275px

9/直径275px

9/直径275px

工作时系统总长度

470  cm

14000px

20000px

25000px

工作深度

3000m/6000m/

11000m

3000m/6000m/

11000m

3000m/6000m/

11000m

3000m/6000m/

11000m

压力

传感器

3000dbar±0.1%f.s.

(其他范围可选)

3000dbar±0.1%f.s.

(其他范围可选)

3000dbar±0.1%f.s.

(其他范围可选)

3000dbar±0.1%f.s.

(其他范围可选)


小型Mini

中型Midi

大型Maxi

猛犸象型Mammoth

重量:

网框

75kg

100kg

260kg

390kg

不锈钢支撑

30kg

50kg

70kg

100kg

V-Fin

深度抑制器

22Kg

22Kg

70Kg

70Kg

材质:

网框

不锈钢

不锈钢

不锈钢

不锈钢

马达单元

和电池舱

钛合金

钛合金

钛合金

钛合金

网袋

聚酰胺

聚酰胺

聚酰胺

聚酰胺

网底管

PVC

PVC

PVC

PVC

V-Fin

深度抑制器

断裂负载:

浅水工作(0-500m)

1500kg

2000kg

4000kg

8000kg

深水工作(500-3000m)

5000kg

8000kg

12000kg

18000kg

电气连接参数:

连接插头

SUBCONN  BH 2 M

SUBCONN  BH 2 M

SUBCONN  BH 2 M

SUBCONN  BH 2 M

电缆反向插头

SUBCONN  IL 2 F

SUBCONN  IL 2 F

SUBCONN  IL 2 F

SUBCONN  IL 2 F

电缆连接

单芯或多芯电缆

单芯或多芯电缆

单芯或多芯电缆

单芯或多芯电缆

最大电缆电阻(回路)

1000Ω

1000Ω

1000Ω

1000Ω

甲板控制单元

通过按钮控制网袋的闭合,显示网袋序号,压力,电池状态,通过网口的水的流量和流速等;带LED背景光的液晶显示器;与PC连接的RS232接口

电源:

水下单元

33V锂电池供电

33V锂电池供电

33V锂电池供电

33V锂电池供电

甲板控制单元

85-260V  AC

85-260V  AC

85-260V  AC

85-260V  AC

拖网速度(当网袋的孔径为300μm)

水平操作

最大4knots

最大4knots

最大4knots

最大4knots

垂直操作

最大1m/s

最大1m/s

最大1m/s

最大1m/s
